نظام كهروضوئي عائم من تيلوريد الكادميوم ذي الأغشية الرقيقة بقدرة 7.3MW للمرافق - نظام عائم عالي الحرارة

نظام 7.3MW Utility Scale Thin-Film CdTe Floating هو محطة كهروضوئية عائمة بقدرة 7,346 kWp مهيأة بوحدات تيلوريد الكادميوم ذات الأغشية الرقيقة، وكفاءة تصميمية 18.6%، وكتل عواكس مركزية، وتركيب عائم بدرجة ملائمة للخزانات. بالنسبة لمطوري الأعمال بين الشركات، وشركات المرافق، ومالكي البنية التحتية، يستهدف تصميم SOLARTODO هذا توليد 13,833 MWh/year، ومعامل قدرة 21.5%، وتسعير تسليم مفتاح للهندسة والتوريد والإنشاء بقيمة USD 2,830,016-3,616,158.

ينتمي هذا التكوين إلى خط أنظمة الطاقة الشمسية الكهروضوئية من SOLARTODO، وهو مصمم لتطبيقات المرافق حيث يجب تقييم قيمة الأرض، والتحكم في التبخر، والربط بالشبكة، والأداء في درجات الحرارة العالية بوصفها 4 متغيرات شراء منفصلة. يمكن للمشترين عرض جميع منتجات أنظمة الطاقة الشمسية الكهروضوئية، ومقارنة 3 مستويات سعرية، أو تهيئة نظامك عبر الإنترنت قبل طلب قائمة كميات قابلة للتمويل المصرفي.

المواصفات الفنية

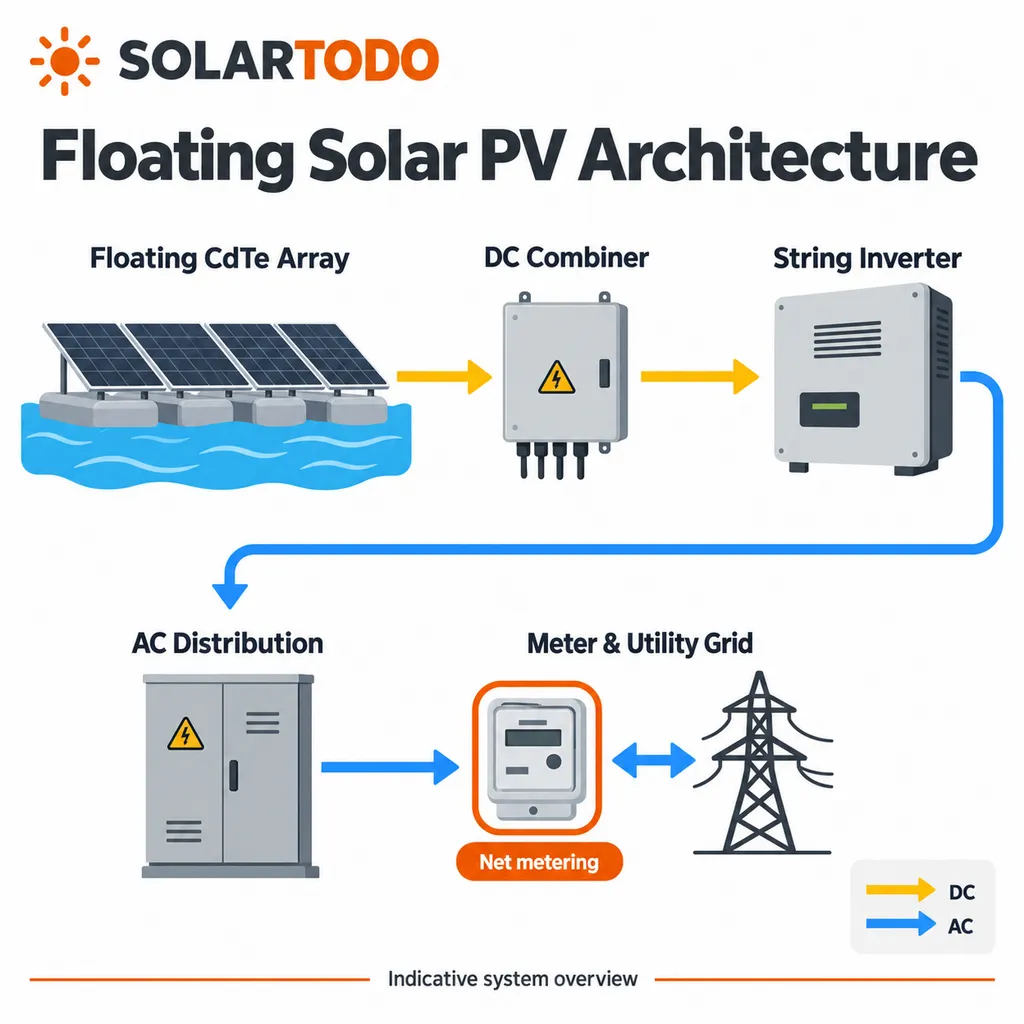

بنية النظام

تُنظم مصفوفة التيار المستمر بقدرة 7,346 kWp حول محطات عواكس بمقياس المرافق، وتحويل جهد متوسط، وحماية مجمعات التيار المستمر، واكتساب بيانات SCADA عند 1 نقطة تحكم مركزية. يتطلب افتراض وحدة تيلوريد الكادميوم بقدرة 550 W نحو 13,356 وحدة، مما ينتج قدرة اسمية للتيار المستمر تبلغ 7,345.8 kWp قبل التحجيم النهائي للسلاسل، وفحوصات الجهد والحرارة، وتحسين تخطيط المسطح المائي.

اختيرت وحدات تيلوريد الكادميوم ذات الأغشية الرقيقة للمناطق الحارة والرطبة وذات الضوء المنتشر لأن هذه التقنية تتمتع عادة بمعامل حرارة أقل من وحدات السيليكون البلوري التقليدية ولا تحتوي على مسار تشقق للخلايا البلورية. تشير البيانات العامة لسلسلة First Solar Series 7 إلى ما يصل إلى 550 W وما يصل إلى 19.7% كفاءة، بينما يستخدم تكوين SOLARTODO هذا قيمة 18.6% كقيمة تصميمية محافظة لنمذجة إنتاج الطاقة وتوحيد الشراء.

تستخدم البنية العائمة عوامات HDPE، ومثبتات من الفولاذ غير القابل للصدأ أو مطلية، ومراسي شاطئية، وخطوط رسو تحت الماء، وحوامل كابلات عائمة مقاسة للرياح، وتغير منسوب المياه، ومدى الأمواج، والوصول للصيانة. بالمقارنة مع مشروع تقليدي مثبت على الأرض بقدرة 7.3 MW، يمكن لتصميم الطاقة الكهروضوئية العائمة تقليل شغل الأرض المباشر بنحو 78,000 m²، ويمكنه تحقيق مكسب طاقة مرتبط بالتبريد بنسبة 5-10% عندما تكون درجة حرارة المياه وظروف التهوية مواتية.

تستخدم بنية العواكس كتل عواكس مركزية لأن المشروع الذي يزيد عن 500 kW يستفيد عادة من نقاط تحويل أقل، وتجميع جهد متوسط أبسط، وتكلفة عاكس USD/W أقل من تخطيطات العواكس السلسلية التجارية الموزعة. يجب التحقق من متطلبات منع التشغيل الجزيري IEC 62116، وسلوك الربط IEEE 1547، وإعدادات تحمل اضطرابات الشبكة وفق كود الشبكة المحلي خلال مراجعة هندسية من 2-stage قبل إصدار الشراء.

سياق هندسة الطاقة الكهروضوئية العائمة

ليست الطاقة الكهروضوئية العائمة مجرد طاقة كهروضوئية أرضية نُقلت إلى الماء؛ بل هي نظام كهربائي وهيدرولوجي ومدني مترابط يتضمن ما لا يقل عن 6 مجالات تصميم: إنتاج الطاقة الشمسية، والطفو، والتثبيت، والتآكل، وقياس أعماق المياه، والوصول إلى الشبكة. حدد NREL عدد 24,419 مسطحًا مائيًا أمريكيًا صناعيًا مناسبًا في دراسة وطنية للإمكانات الفنية، ووجد أن الطاقة الكهروضوئية العائمة على الخزانات المناسبة يمكن أن تسهم بنحو 10% من توليد الكهرباء الحالي في الولايات المتحدة وفق افتراضات محافظة.

بالنسبة لسيناريو مزرعة شمسية نموذجي في منطقة الشرق الأوسط وشمال أفريقيا، تنمذج SOLARTODO هذه المحطة العائمة بقدرة 7.346 MWp على خزان صناعي بمساحة 78,000 m² مع إشعاع أفقي عالمي قدره 2,150 kWh/m²/year، ومورد متوسط 5.5 kWh/m²/day، ومعامل قدرة مكافئ للتيار المتردد 21.5%، وقيمة كهرباء متجنبة USD 0.07/kWh. وفق هذه الافتراضات 4، تبلغ قيمة الطاقة السنوية الإجمالية نحو USD 968,310 قبل التشغيل والصيانة، أو التخفيض القسري، أو نقل الكهرباء، أو المعالجة الضريبية.

يؤكد عمل NREL AquaPV المنشور في 2024 أن الطاقة الكهروضوئية العائمة على الخزانات تتطلب فحصًا بيئيًا وتنظيميًا، بما في ذلك عمق المياه، ودرجة الحرارة، وملكية الخزان، ومسار التصاريح. بالنسبة لأصل من فئة 7.3 MW، ينبغي أن تخصص دراسة الجدوى المبكرة 4-8 أسابيع لمراجعة قياس الأعماق، و2-4 أسابيع لفحص أثر الشبكة، و1 قائمة تحقق بيئية قبل استكمال عقد الهندسة والتوريد والإنشاء.

تقنية الوحدات والمعايير

IEC 61215 هو إطار تأهيل التصميم ذي الصلة لمتانة الوحدات الكهروضوئية الأرضية، بينما يتناول IEC 61730 إنشاء وسلامة واختبار الوحدات الكهروضوئية عبر تقنيات السيليكون البلوري والأغشية الرقيقة. تحدد نسخة 2023 من IEC 61730-1 متطلبات الإنشاء الهادفة إلى تقليل مخاطر الصعق الكهربائي والحريق والإجهاد الميكانيكي للتشغيل الخارجي طويل الأمد، بما في ذلك الوحدات المعرضة لدرجات تشغيل مئوية 70 °C عند المئين 98.

لا يزال UL 1703 معيار سلامة تراثيًا واسع الإشارة في وثائق الشراء، بينما تقيّم العديد من المشاريع الأمريكية الآن سلامة الوحدات من خلال متطلبات UL 61730 المنسقة. بالنسبة للعواكس وحماية الشبكة، يجب تضمين منع التشغيل الجزيري IEC 62116، والربط IEEE 1547، وتنسيق الحماية من الارتفاعات المفاجئة، ومراقبة العزل، ووسم قواطع التيار المستمر في مراجعة المخطط أحادي الخط.

يحمل اختيار تقنية تيلوريد الكادميوم بعدًا يتعلق بالقابلية للتمويل المصرفي لأن مشتريات المرافق تقارن على نحو متزايد الطاقة مدى الحياة، والتدهور، والاستجابة الحرارية، ومسارات إعادة التدوير بدلًا من USD/W فقط. تذكر المواصفات العامة لسلسلة First Solar Series 7 صياغة ضمان أداء خطي لمدة 30-year وتدهورًا سنويًا مضمونًا 0.3%، بينما تحتفظ صفحة SOLARTODO هذه بقالب الضمان التجاري عند 25 years للألواح و10 years للعواكس ما لم تمدد وثائق المشروع الخاصة تلك الشروط.

تحليل استثمار الهندسة والتوريد والإنشاء وهيكل التسعير

يشمل تسليم المفتاح للهندسة والتوريد والإنشاء 5 حزم عمل: الهندسة، والتوريد، والإنشاء، والتشغيل التجريبي، ودعم ضمان لمدة 1-year. بالنسبة لهذا النظام بقدرة 7,346 kWp، تغطي الهندسة محاكاة الإنتاج، ومخططات الخط الواحد الكهربائية، ورسومات التخطيط العائم، وافتراضات الرسو، وإعدادات الحماية، وإجراءات التشغيل التجريبي؛ ويغطي التوريد الوحدات، والعوامات، والمراسي، والعواكس، والمحولات، وصناديق التجميع، والكابلات، والمراقبة، والخدمات اللوجستية، وضبط جودة المصنع.

باستخدام نقطة منتصف الهندسة والتوريد والإنشاء البالغة USD 3,223,087، وقيمة طاقة سنوية إجمالية قدرها USD 968,310 عند USD 0.07/kWh، وتشغيل وصيانة مقدرين بقيمة USD 96,233/year استنادًا إلى USD 13.1/kW-year من تقارير تكلفة IRENA 2024، تبلغ فترة الاسترداد البسيطة نحو 3.7 years قبل الضرائب والتمويل. مقارنة ببديل توليد الديزل عند USD 0.18/kWh، يمثل الإنتاج نفسه البالغ 13,833 MWh/year نحو USD 2.49M/year من قيمة توليد مرتبطة بالوقود تم إزاحتها، لكن العائد النهائي على الاستثمار يعتمد على التعرفة، والتخفيض القسري، ورسوم الشبكة.

شروط الدفع هي وديعة 30% T/T بالإضافة إلى 70% مقابل بوليصة الشحن، أو اعتماد مستندي غير قابل للإلغاء 100% L/C عند الاطلاع للمشترين المعتمدين. تتوفر مناقشة تمويل المشاريع للمشاريع المؤهلة التي تزيد عن USD 5,000K، ويمكن للمشترين طلب عرض سعر مخصص أو التواصل عبر [email protected] مع 3 مستندات: إحداثيات الموقع، وحدود المسطح المائي، وجهد الربط.

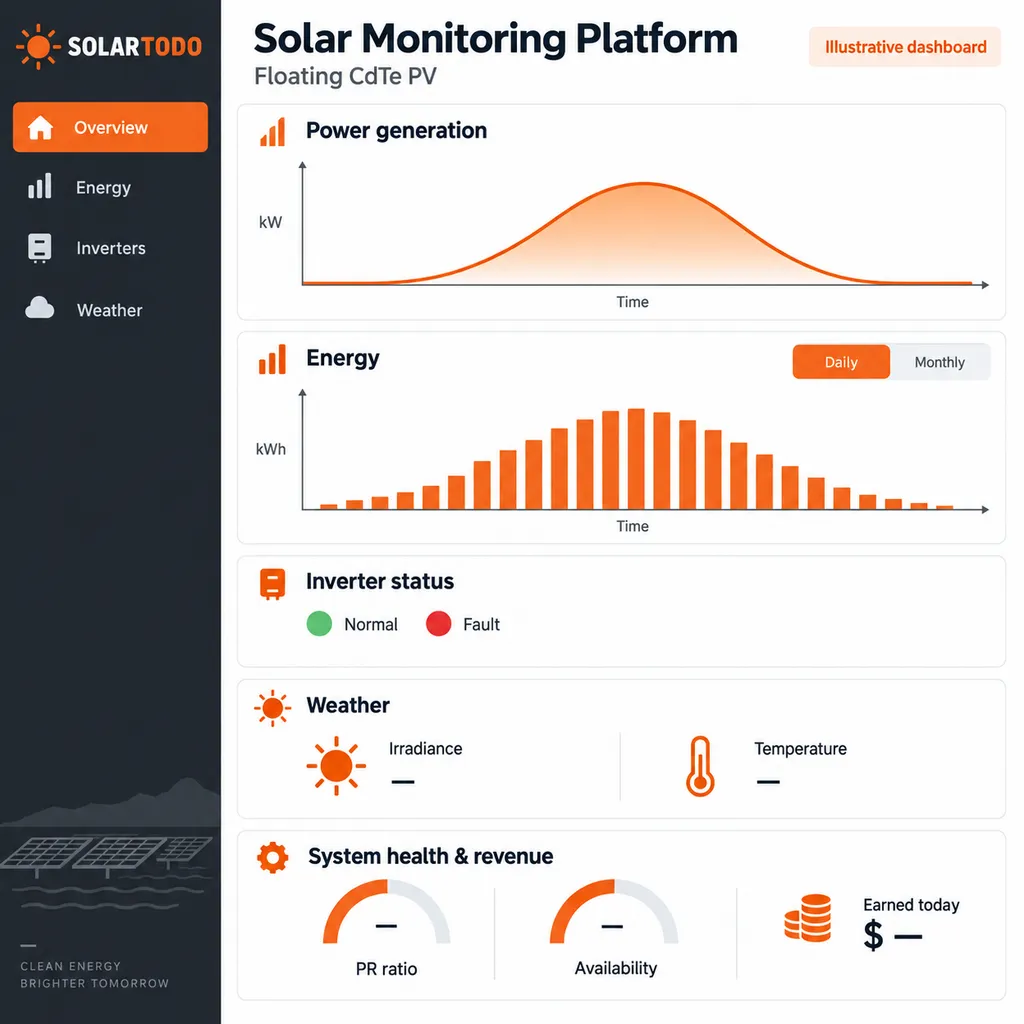

المراقبة السحابية

تجمع طبقة المراقبة خرج العواكس، وتيار مستوى السلاسل حيثما يُحدد، والإشعاع، ودرجة حرارة الوحدات، وتنبيهات مناطق العوامات، وسرعة الرياح، وجودة قدرة التيار المتردد، وبيانات العداد المعتمد للإيرادات على فواصل 5-15 minute. يمكن لمالك المرفق توصيل بوابة SCADA بلوحات SOLARTODO السحابية، وتصدير ملفات CSV لتقارير المقرضين، وتهيئة 3 فئات إنذار لفقد الإنتاج، وعطل العزل، وفشل الاتصال.

تدعم المراقبة السحابية قرارات التشغيل والصيانة لأن فقدان توافر سنوي 1% على أصل ينتج 13,833 MWh/year يساوي نحو 138 MWh/year من التوليد المفقود. للقراءة الفنية حول نسب أداء الطاقة الكهروضوئية، وتصميم المصفوفات العائمة، وضوابط مشاريع الطاقة الشمسية، يمكن للمشترين التعرف على الموضوع ومراجعة قاعدة معرفة SOLARTODO الأوسع قبل إعداد مذكرة فنية بمستوى مناسب للمقرضين.

التطبيقات

يناسب نظام الطاقة الكهروضوئية العائم بتيلوريد الكادميوم بقدرة 7.3 MW هذا الخزانات، وبحيرات المحاجر، وأحواض التبريد الصناعية، وبرك معالجة مياه الصرف، وخزانات الطاقة الكهرومائية، والمسطحات المائية الزراعية حيث يمكن لمكسب التبريد العائم 5-10% وقيمة الحفاظ على الأرض أن يحسنا اقتصاديات المشروع بشكل ملموس. يكون التصميم ذا صلة خاصة حيث تتجاوز حيازة الأرض USD 15/m²، أو يكون تبخر الخزان مهمًا اقتصاديًا، أو يتوفر الوصول إلى الشبكة ضمن 1-5 km.

بالمقارنة مع بديل كهروضوئي من السيليكون البلوري مثبت على الأرض بزاوية ميل ثابتة، يقلل تكوين تيلوريد الكادميوم العائم تحويل الأرض بنحو 100% عند بصمة المصفوفة، وقد يحسن إنتاج الطقس الحار بنسبة 2-6% من سلوك درجة حرارة تيلوريد الكادميوم إضافة إلى آثار تبريد المياه 5-10%. تتمثل المفاضلة في تعقيد مدني أعلى، وفحص الرسو، وكابلات بدرجة بحرية، وتصاريح الخزان، وهي عوامل ترفع عادة تكلفة الهندسة والتوريد والإنشاء بنسبة 10-25% مقارنة بتصاميم التثبيت الأرضي البسيطة.

تتوقع IEA Renewables 2025 إضافة 4,600 GW من الكهرباء المتجددة من 2025 إلى 2030، مع تمثيل الطاقة الشمسية الكهروضوئية لنحو 80% من توسع القدرة. ويذكر IEA Global Energy Review 2026 أن إضافات الطاقة الشمسية الكهروضوئية تجاوزت 600 GW في 2025، مما يؤكد أن مشتريات المرافق تتوسع حول تقنيات كهروضوئية قابلة للتمويل المصرفي، وعواكس موحدة، ومراقبة متوافقة مع الشبكة.

يفيد تقرير IRENA Renewable Power Generation Costs in 2025 بأن التكلفة المستوية العالمية للطاقة الشمسية الكهروضوئية بمقياس المرافق تبلغ USD 44/MWh، بينما يورد التقرير الرقمي لعام 2024 قيمة USD 0.043/kWh ومعامل قدرة عالمي مرجح للطاقة الكهروضوئية للمرافق قدره 17.4%. يستخدم هذا التكوين العائم بقدرة 7.346 MWp تكلفة مستوية مستهدفة خاصة بالموقع قدرها USD 0.034/kWh لأن الحالة التمثيلية تفترض إشعاعًا مرتفعًا، وتكلفة هندسة وتوريد وإنشاء معتدلة، ومعامل قدرة 21.5%.

تُظهر تتبعات السوق من BloombergNEF وWood Mackenzie حتى 2025 أن السيليكون البلوري TOPCon يهيمن على توريد الوحدات السائد، بينما يبقى تيلوريد الكادميوم خيارًا استراتيجيًا مميزًا بمقياس المرافق للحرارة والرطوبة والتدهور وتنويع سلسلة التوريد. تضع SOLARTODO هذا التصميم للمشترين الذين يحتاجون إلى كتلة كهروضوئية مائية الموقع من فئة 7 MW بدلًا من منتج سطحي سلعي أو أرضي فقط.

ملاحظات الشراء

يجب أن يتحقق التحجيم النهائي للمشروع من نسبة التيار المستمر إلى التيار المتردد، وتذبذب منسوب المياه، وسعة تحمل الكابلات عند افتراضات عزل 90 °C، وممانعة المحول، وتصميم التأريض، ومخاطر الصواعق، وفئة التآكل، ووصول قارب التشغيل والصيانة قبل إصدار أمر الشراء. تطلب SOLARTODO عادة 6 مدخلات لدقة عرض السعر: خط العرض وخط الطول، ومضلع الخزان، وأقصى عمق للمياه، وجهد الشبكة، وتاريخ التشغيل التجاري المستهدف، ومصطلح Incoterm المفضل.

بالنسبة للمطورين الذين يعدون وثائق المناقصات، يمكن تحويل صفحة المنتج هذه إلى نموذج طاقة لمدة 20-year، أو قائمة كميات على مستوى المكونات، أو تقسيم نطاق الهندسة والتوريد والإنشاء بين الأعمال المدنية المحلية والمعدات الكهربائية المستوردة. لتسريع الشراء، هيئ نظامك عبر الإنترنت، وقارن المنتجات في عرض جميع منتجات أنظمة الطاقة الشمسية الكهروضوئية، واستخدم التعرف على الموضوع للحصول على خلفية حول معايير الطاقة الشمسية وقابلية المشاريع للتمويل المصرفي.
